TEKNOLOGI FIBER OPTIC

Serat optik adalah merupakan saluran transmisi atau sejenis kabel yang terbuat dari kaca atau plastik yang sangat halus dan lebih kecil dari sehelai rambut, dan dapat digunakan untuk mentransmisikan sinyal cahaya dari suatu tempat ke tempat lain. Sumber cahaya yang digunakan biasanya adalah laser atau LED. Kabel ini berdiameter lebih kurang 120 mikrometer. Cahaya yang ada di dalam serat optik tidak keluar karena indeks bias dari kaca lebih besar daripada indeks bias dari udara, karena laser mempunyai spektrum yang sangat sempit. Kecepatan transmisi serat optik sangat tinggi sehingga sangat bagus digunakan sebagai saluran komunikasi. Perkembangan teknologi serat optik saat ini, telah dapat menghasilkan pelemahan (attenuation) kurang dari 20 decibels (dB)/km. Dengan lebar jalur (bandwidth) yang besar sehingga kemampuan dalam mentransmisikan data menjadi lebih banyak dan cepat dibandingan dengan penggunaan kabel konvensional. Dengan demikian serat optik sangat cocok digunakan terutama dalam aplikasi sistem telekomunikasi. Pada prinsipnya serat optik memantulkan dan membiaskan sejumlah cahaya yang merambat didalamnya. Efisiensi dari serat optik ditentukan oleh kemurnian dari bahan penyusun gelas/kaca. Semakin murni bahan gelas, semakin sedikit cahaya yang diserap oleh serat optic.

Core adalah kaca tipis yang merupakan bagian inti dari fiber optik yang dimana pengiriman sinar dilakukan.
Cladding adalah materi yang mengelilingi inti yang berfungsi memantulkan sinar kembali ke dalam inti(core).
Buffer Coating adalah plastic pelapis yang melindungi fiber dari kerusakan.

Single-mode fibers

serat optik dengan core yang sangat kecil (berdiameter 0.00035 inch atau 9 micron). diameter mendekati panjang gelombang sehingga cahaya yang masuk ke dalamnya tidak terpantul-pantul ke dinding cladding.

Transceiver Fiber Optic

Multi-mode fibers

serat optik dengan diameter core yang agak besar (berdiameter 0.0025 inch atau 62.5 micron) yang membuat laser di dalamnya akan terpantul-pantul di dinding cladding yang dapat menyebabkan berkurangnya bandwidth dari serat optik jenis ini.

Cara Kerja Fiber Optik

Sinyal awal yang berbentuk sinyal listrik pada transmitter diubah oleh transducer elektrooptik (Dioda / Laser Dioda) menjadi gelombang cahaya yang kemudian ditransmisikan melalui kabel serat optik menuju penerima / receiver yang terletak pada ujung lainnya, pada penerima/reciever sinyal optik tadi diubah kembali menjadi sinyal listrik oleh transducer Optoelektronik (Photo Dioda / Avalanche Photo Dioda).Akan tetapi dalam perjalanan sinyal optik dari transmitter menuju reciever akan terjadi redaman cahaya sehingga jika jarak transmisinya jauh maka diperlukan repeater untuk memperkuat sinyal kembali.

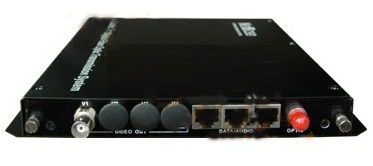

TRANSCEIFER FIBER OPTIC
